仕様例 ELS19−20K05PNS1型 標準価格価¥900,000.−(税抜き) 2015年3月 産業技術総合研究所様納入
<特色>この直流高圧電源ユニットは、出力0〜+20kV 500μAと0〜−20kV 500μAの正負2出力のエレクトロスピニングに適したユニットです。
外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。
高圧出力部には、耐圧DC35kVの高圧コネクターを使用し、先端部はワニグチクリップとなっております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧1 0〜+20kV 500μA 出力電圧2 0〜−20kV 500μA 入出力変動率±0.01%以下 リップル 0.05%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)

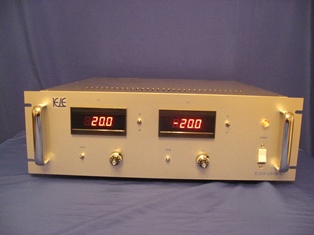

4、 出力モニター フロントパネルデジタルパネルメーター 2台 20.0kV/500μA −20kV/500μA切替式 モニター精度5%<FS ±1dgt
5、 出力電圧可変 CV フロントパネルアナログダイアル付きヘリカルポット 2個
6、 HVONスイッチ ミニトグルスイッチ 2個 ON時高電圧出力
7、 kV/mAスイッチ ミニトグルスイッチ 2個 正負モニター電圧/電流表示切換時使用
8、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
9、 高圧出力部 HST35−R 1個 HST35−P2m先端ワニグチクリップ以降
10、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
11、 外形寸法 W480×H149×D430mm程度

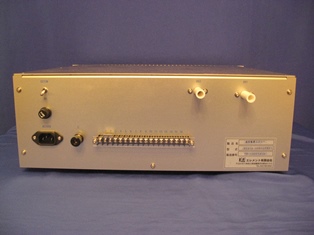

12、 外部インターフェース 16P端子台PIN配置
1P HVOK1
2P HVOK2 *1P2P短絡時高圧出力OK(無電圧接点入力 DC24V 0.1A以下)*扉等インターロックにご使用下さい
3P STATUS COM
4P STATUS NO *高圧ON時外部信号としてご使用下さい。赤色シグナルタワー等
5P STATUS NC *4P5P6P高圧ONステータス信号 DC30V 1A程度)
6P NC
7P CH1 CV(0〜+10VDC) *入力インピーダンス1kΩ
8P CH1 0V
9P CH2 CV(0〜+10VDC) *入力インピーダンス1kΩ
10P CH2 0V
11P〜16P NC
