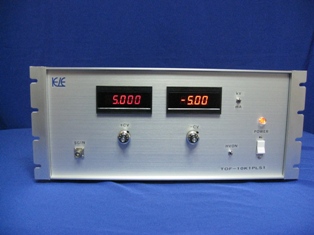

高電圧パルス制御 医療分野、化粧品、食品、各種フィルター、新素材開発等に欠かせないのがエレクトロスピニングです。 １０ｋＶ　５００Ｈｚパルス高圧電源ユニットです。高電圧パルスの要望は高まるばかりです。 急峻な立上がり＜５０ｎＳＥＣ急峻な立下り＜５０ｎＳＥＣパルス幅　１０μＳＥＣ〜３００μＳＥＣ繰り返し周波数　１Ｈｚ〜５００Ｈｚ海外製の半導体パルススイッチを使用しております。 アーク放電が起きる負荷には適しておりません。タイムオブフライトの電極等安定負荷に適しております。 製作された不織布にコロナ放電システムを用いて帯電処理をされるケースもございます。 フロントパネル リアパネル 仕様例　　ＴＯＦ−１０Ｋ１ＰＬＳ１型　　　　　　　　２０１３年３月　日本原子力研究機構様納入　　　　　定価￥２，３００，０００．−（税抜き） ＜特色＞この高圧パルス電源ユニットは海外製半導体パルススイッチを使用しております。 　　　　　　パルススイッチ自体の最高仕様はパルス電圧１５ｋＶ、ＲＴ５０ｎＳＥＣ　ＦＴ５０ＮＳＥＣ　繰り返し周波数１０ｋＨＺです 　　　　　　今回は負荷の都合上　パルス電圧　０〜＋１０ｋＶ　パルス幅１０μＳＥＣ〜３００μＳＥＣ　繰り返し周波数１Ｈｚ〜５００Ｈｚです。 　　　　　　外部信号発生よりＴＴＬ信号を供給頂き、フロントパネルアナログダイアル付きヘリカルポットにて高圧出力を設定願います。 　　　　　　高圧出力部には、耐圧Ｄ１０ｋＶのＬＥＭＯ社製高圧コネクターを使用しております。 ＜仕様＞ 　　　　　　１、　入力電圧ＡＣ１００Ｖ±１０％　　３Ａ以下　　　３Ｐインレット付き入力ケーブル２ｍ　１本付属 　　　　　　２、　出力電圧０〜＋１０ｋＶ１ｍＡ程度　　直流高圧電源仕様　入出力変動率±０．０１％以下　　リップル　０．０５％以下 　　　　　　３、　使用環境　　温度　０℃〜５０℃　湿度　２０％〜８０％（結露なきこと） 　　　　　　４、　出力モニター　フロントパネルデジタルパネルメーター　２台　正電圧１０．００ｋＶ　負電圧−２０Ｖ表示　モニター精度５％＜ＦＳ　±１ｄｇｔ 　　　　　　５、　外部信号入力　ＢＮＣ−Ｒ　１個　ＦＧＩＮ　外部信号発生器に接続願います。 　　　　　　６、　出力電圧可変　＋ＣＶ　−ＣＶ　　フロントパネルアナログダイアル付きヘリカルポット　２個　 　　　　　　７、　高圧出力部　ＬＥＭＯ高電圧コネクター　　１組 　　　　　　８、　保護回路　ショート及び過負荷電流に対して最大電流の約１０５％にて自動垂下、自動復帰方式 　　　　　　９、　外形寸法　Ｗ４８０×Ｈ１９９×Ｄ４３０ｍｍ程度 　　　　　 お気軽にご相談下さい。　　info@element-hv.com　 個人情報保護方針 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−mail 　　　info@element-hv.com 　　エレメント有限会社 負荷からの選択ＴＯＰへ ホームページのＴＯＰへ 注意事項その他 高電圧且つパルスです。配線、使用方法には十分ご配慮願います。
