超低リップル高圧電源ユニット |
|
5kVに重畳された高圧電源ユニットです。
MCPを用いた加速システムは、いろいろなパターンがあります。
大地部電圧正極性の場合、大地部電圧負極性の場合、大地部電圧正負切換の場合、
今回ご紹介させていただきますので、外部高圧電源より供給できるタイプです。
大地部最大印可電圧は±5kV以内です。出力ケーブルは先端部SHV−10P型コネクターです。 |
|
|
|

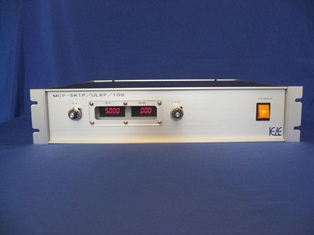

フロントパネル |

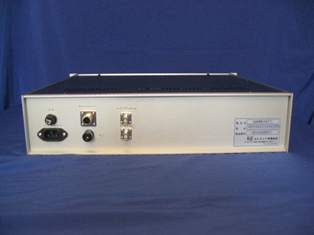

リアパネル |
|
|
|
|
|
仕様例 MCP用重畳高圧電源ユニット MCP−5K1P/ULRP/100型 平成25年1月 産業技術総合研究所様納入 標準価格¥900,000.−(税込み)
<特色>このMCP用重畳高圧電源ユニットは、外部高電圧出力0〜±5kV上に重畳できる0〜+5kV 1mAをの重畳高圧電源ユニットです。
超低リップル仕様の正極電源を搭載しております。
高圧出力部には、SHV−5型高圧コネクター使用しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧 0〜+5kV 1mA 入出力変動率±0.01%以下 リップル 0.001%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター24台 5.000kV/1.000mA モニター精度5%<FS ±1dgt
5、 出力可変 電圧 CV 電流 CC フロントパネルアナログダイアル付きヘリカルポット 2個
6、 高圧出力部 SHV5−R 3個 SHV−5P 1:1 RG59/U線 3m 3本
7、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
8、 外形寸法 W480×H99×D430mm(JISサイズ)
