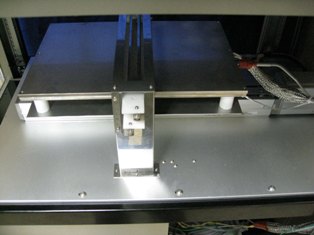

大型自動コロナ放電システム コロナ針電極から弊社のワイヤー電極方式に変更される方が増えております。 熱エレクトレット帯電の自動化装置です。 コロナ放電電極、グリッド電極を有してワークサイズＷ２００ｍｍ×Ｄ３００ｍｍ　ｔ＝１ｍｍ程度 のポリマー樹脂に自動で帯電させるシステムです。 最大コロナ放電電圧は−９ｋＶです。 オゾン対策としまして触媒ユニットと排気ファンを搭載しております。 熱エレクトレット素子や不織布の荷電処理、圧電素子の帯電処理、ガラスの表面改質、シリコンウエハの定着処理等 幅広い分野でご使用頂いております。 分極処理におきましては、”シリコンオイルを使用しないので非常に扱い易い”と好評価をいただいております。 近年、上下同時帯電処理というご要望も増えております。 エネルギーハーベスティング技術のひとつである振動エネルギーの分野でもご好評いただいております。 高電圧を使用し且つオゾンが発生します。安全の為、ドラフターやグローブボックスをご用意ください。 負極は正極に比べて約２倍のオゾンが発生します。換気には十分なご配慮をお願いします。 フロントパネル 仕様例　ＥＬＳＹＳ−１５ＫＮＧ１Ｎ型 　　　　　標準価格￥５，０００，０００．−（税抜）　　　　２０１０年９月　半導体関連企業様納入 ＜特色＞このコロナ放電システムはコントロールユニット、コロナ＆グリッド電極ユニットを１９インチ市販品ラックに収納した自動システムです。 　　　　　　中段にコントロールユニット、上段にコロナ放電処理ユニットを配置しております。操作しづらい下段は各種機器収納用オープンスペースです。 　　　　　　上段は前面が透明アクリルドアとなっております。ドア開時高圧電源出力は遮断します。（ヒーター電源は遮断しません。） 　　　　　　Ｙ軸電動シリンダーはＡＵＴＯ時は瞬時停止致します。ＭＡＮＵ時は←→のスイッチにて前後ジョグ操作できます。 　　　　　　同システム動作確認用にラック上部に３色シグナルタワーを設けております。運転ＯＫ時緑色点灯、ヒーターＯＮ時橙色点灯、高電圧印加時赤色点灯です。 　　　　　　ワーク台サイズはＷ２００×Ｄ３００　ｔ＝５ｍｍ　ＳＵＳ３０４製です。最大前後ストローク約３５０ｍｍです。 　　　　　　加熱機構はスペースヒーターを使用し常温〜２００℃程度です。Ｋ型熱電対で読み取り温調計にてＳＳＲ制御致します。 　　　　　　コロナ、グリッド各電極は上下１０ｍｍ移動可能です。グリッド電極は取り外し可能な構造です。 　　　　　　オゾン排気用にラック天井部には１００Φの通風孔を設けております。ファンモーター１個にて強制送風致します。 　　　　　　安全の為、ＥＭＧスイッチを設けております。緊急停止時にご使用下さい。ブザーが鳴動し各電源及びシリンダーを停止します。 　　　　　　ブザー音をストップする為にＢＺＲＳＴ（ブザーリセット）スイッチを設けております。ブザーを消し、異常を取り除き、再処理開始下さい。 ＜仕様＞ １、入力電圧　ＡＣ１００Ｖ±１０％　１５Ａ　　入力ケーブル３ｍ１本付属　 ２、コロナ放電用高圧電源　 　０〜−１５ｋＶ　２ｍＡ　　　　コロナ電極　５０μタングステンワイヤ方式　　　　（定常最大使用電圧−９ｋＶ） ３、グリッド用高圧電源　　　　　０〜−２ｋＶ　４ｍＡ　　　　　グリッド電極　０３ｍｍダイアカットメッシュ方式 　　（定常最大使用電圧−２ｋＶ） ４、出力モニター　電圧、電流用デジタルパネルメーター　４台　コロナ　−９．００ｋＶ　１．９９９ｍＡ　グリッド　　−１．９９９ｋＶ　４．００ｍＡ ５、高圧ＯＮ　ＨＶＯＮスイッチ　２個　　コロナ用、グリッド用　　ＯＮ時各高圧電源出力　 ６、高圧電源出力設定　ＣＣＶ　ＧＣＶ　　フロントパネルアナログダイアル付きヘリカルポット　各１個 ７、高圧出力部　　　コロナ出力　ＨＳＴ１５−Ｒ　１個　　　グリッド出力　ＭＨＶ−Ｒ　１個 ８、温調計　１台　　ＨＴＯＮスイッチＯＮにて昇温開始　Ｋ型熱電対　ＳＳＲ駆動　　常温〜２００℃程度　 ９、電装シリンダー制御　 　　　（１）ＡＵＴＯ操作　　３個のスピードモード選択スイッチ　１、　２、　３、の何れかのスイッチＯＮで１往復動作 　　　（２）ＭＡＮＵ操作　　２個の→←スイッチを用いてＯＮ時ジョグ動作致します 　　　（３）ＥＭＧスイッチ　コロナ放電処理中に異常を見つけた場合に押して下さい。。　 　　　（４）ＢＺＲＳＴスイッチ　上記ブザー鳴動音を消す場合に押して下さい 。 １０、外形寸法　　操作部　　　　Ｗ４８０ｍｍ×Ｄ４３０ｍｍ×Ｈ１９９ｍｍ程度 　　　　　　　　　　 　全体　　　　　Ｗ５７０ｍｍ×Ｄ８５０ｍｍ×Ｈ１２５０ｍｍ＋キャスター お気軽にご相談下さい。　　info@element-hv.com　 個人情報保護方針 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−mail 　　info@element-hv.com 　　エレメント有限会社 負荷からの選択ＴＯＰへ ホームページのＴＯＰへ
