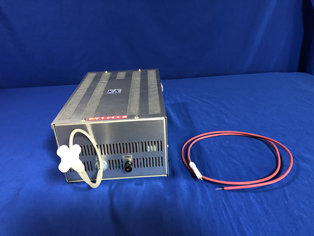

高圧電源モジュール　　６０Ｗ　１００Ｗ　２００Ｗ　６００Ｗ 小型、軽量、低リップルの高圧電源モジュールです。 オゾン発生装、空気清浄機等に重宝されております。 弊社では持ち運び、メンテナンスを考慮し高圧コネクターを標準品として付属しております。 上面写真 側面写真 仕様例　　ＥＬ２００−１５Ｋ１３Ｎ／１００型 ＜特色＞ 　　　　この直流高圧電源モジュールは、高圧コネクター使用のモジュール電源です。 　　　　持ち運びやメンテナンスに最適とご好評いただいております。 　　　 ＜仕様＞ 　　　　１、入力電圧　ＡＣ１００Ｖ　±１０％ 　　　　２、出力電圧　０〜−１５ｋＶ　１３ｍＡ 　　　　３、リップル　０．０５％ 　　　　４、出力モニター信号　　電圧（ＶＭ）　＋１５．０ｋＶ時＋１．５０Ｖ　　電流（ＣＭ）　１３ｍＡ時＋１．３０Ｖ 　　　　５、高圧出力部　　耐圧ＤＣ１５ｋＶ　ＨＳＴ−１５型レセプタクル　１個　高圧線１ｍ付きプラグ　１本付属 　　　　６、外形寸法　　Ｗ１７２×Ｈ１１２×Ｄ２７０ｍｍ 　　　　７、保護回路　　ショート及び過負荷電流に対して定格電流の約１０５％にて自動垂下、自動復帰方式 　　　　８、３Ｐ端子台 　　　　　　　　　　　　　　　　　　１Ｐ　　ＡＣ１００Ｖ　Ｌ 　　　　　　　　　　　　　　　　　　２Ｐ　　ＡＣ１００Ｖ　Ｎ 　　　　　　　　　　　　　　　　　　３Ｐ　　　Ｅ 　　　　９、Ｉ／Ｆコネクター　　　　５０ｃｍ信号線付きプラグが１個付属します。 　　　　　　　　　　　　　　　　　　１Ｐ　　ＲＥＦ（＋１０ＶＤＣ） 　　　　　　　　　　　　　　　　　　２Ｐ　　　ＣＶ（０〜＋１０ＶＤＣ） 　　　　　　　　　　　　　　　　　　３Ｐ　　　オプションＣＣ 　　　　　　　　　　　　　　　　　　４Ｐ　　　ＮＣ 　　　　　　　　　　　　　　　　　　５Ｐ　　　ＮＣ 　　　　　　　　　　　　　　　　　　６Ｐ　　　０Ｖ 　　　　　　　　　　　　　　　　　　７Ｐ　　　ＶＭ 　　　　　　　　　　　　　　　　　　８Ｐ　　　ＣＭ 　　　　　　　　　　　　　　　　　　９Ｐ　　　０Ｖ 　　　　　　　　　　　　　　　 セレクションガイド　６０Ｗ　 型式名Ｐ→正極　Ｎ→負極　（型式は正極例）　　 入力電圧１００→ＡＣ１００Ｖ　２００→ＡＣ２００Ｖ　 　　　　出力電圧 　　　　 　　　　出力電流　　　 　 　　　　 　外形寸法　　　 ＥＬ６０−１Ｋ６０Ｐ／１００型 ０〜＋１ｋＶ  　 　６０ｍＡ  Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−３Ｋ２０Ｐ／１００型 ０〜＋３ｋＶ  　 　２０ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−５Ｋ１２Ｐ／１００型 ０〜＋５ｋＶ  　　１２ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−１０Ｋ６Ｐ／１００型 ０〜＋１０ｋＶ  　　　６ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−１２Ｋ５Ｐ／１００型 ０〜＋１２ｋＶ  　　　５ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−１５Ｋ４Ｐ／１００型 ０〜＋１５ｋＶ  　　　４ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−２０Ｋ３Ｐ／１００型 ０〜＋２０ｋＶ  　　　３ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−２５Ｋ２．４Ｐ／１００型 ０〜＋２５ｋＶ  　２．４ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−３０Ｋ２Ｐ／１００型 ０〜＋３０ｋＶ 　　　 ２ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ６０−４０Ｋ１．５Ｐ／１００型 ０〜＋４０ｋＶ   　１．５ｍＡ Ｗ１５０×Ｈ８０×Ｄ２６１ｍｍ ＥＬ６０−５０Ｋ１．２Ｐ／１００型 ０〜＋５０ｋＶ   　１．２ｍＡ Ｗ１５０×Ｈ８０×Ｄ２６１ｍｍ セレクションガイド　１００Ｗ　 型式名Ｐ→正極　Ｎ→負極　（型式は正極例）　　 入力電圧１００→ＡＣ１００Ｖ　２００→ＡＣ２００Ｖ　 　　　　出力電圧 　　　　 　　　　出力電流　　　 　 　　　　 　外形寸法　　　 ＥＬ１００−１Ｋ１００Ｐ／１００型 ０〜＋１ｋＶ  　 １００ｍＡ  Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−３Ｋ３３Ｐ／１００型 ０〜＋３ｋＶ  　 　３３ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−５Ｋ２０Ｐ／１００型 ０〜＋５ｋＶ  　　２０ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−１０Ｋ１０Ｐ／１００型 ０〜＋１０ｋＶ  　　１０ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−１２Ｋ８Ｐ／１００型 ０〜＋１２ｋＶ  　　　８ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−１５Ｋ６．６Ｐ／１００型 ０〜＋１５ｋＶ  　６．６ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−２０Ｋ５Ｐ／１００型 ０〜＋２０ｋＶ  　　　５ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−２５Ｋ４Ｐ／１００型 ０〜＋２５ｋＶ  　　　４ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−３０Ｋ３．３Ｐ／１００型 ０〜＋３０ｋＶ 　　３．３ｍＡ Ｗ１５０×Ｈ８０×Ｄ２３１ｍｍ ＥＬ１００−４０Ｋ２．５Ｐ／１００型 ０〜＋４０ｋＶ   　２．５ｍＡ Ｗ１５０×Ｈ８０×Ｄ２６１ｍｍ ＥＬ１００−５０Ｋ２Ｐ／１００型 ０〜＋５０ｋＶ   　　　２ｍＡ Ｗ１５０×Ｈ８０×Ｄ２６１ｍｍ セレクションガイド　２００Ｗ　 型式名Ｐ→正極　Ｎ→負極　（型式は正極例）　　 入力電圧１００→ＡＣ１００Ｖ　２００→ＡＣ２００Ｖ　 　　　　出力電圧 　　　　 　　　　出力電流　　　 　 　　　　 　外形寸法　　　 ＥＬ２００−１Ｋ２００Ｐ／１００型 ０〜＋１ｋＶ  　 ２００ｍＡ  Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−２Ｋ１００Ｐ／１００型 ０〜＋３ｋＶ  　 １００ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−３Ｋ６６Ｐ／１００型 ０〜＋５ｋＶ  　　６６ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−５Ｋ４０Ｐ／１００型 ０〜＋１０ｋＶ  　　４０ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−１０Ｋ２０Ｐ／１００型 ０〜＋１２ｋＶ  　　２０ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−１５Ｋ１３Ｐ／１００型 ０〜＋１５ｋＶ  　　１３ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−２０Ｋ１０Ｐ／１００型 ０〜＋２０ｋＶ  　　１０ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−２５Ｋ８Ｐ／１００型 ０〜＋２５ｋＶ  　　　８ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−３０Ｋ６．６Ｐ／１００型 ０〜＋３０ｋＶ 　　６．６ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−４０Ｋ５Ｐ／１００型 ０〜＋４０ｋＶ   　　　５ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ２００−５０Ｋ４Ｐ／１００型 ０〜＋５０ｋＶ   　　　４ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ セレクションガイド　３００Ｗ　 型式名Ｐ→正極　Ｎ→負極　（型式は正極例）　　 入力電圧１００→ＡＣ１００Ｖ　２００→ＡＣ２００Ｖ　 　　　　出力電圧 　　　　 　　　　出力電流　　　 　 　　　 　外形寸法　　　 ＥＬ３００−５Ｋ６０Ｐ／１００型 ０〜＋５ｋＶ  　　６０ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ３００−１０Ｋ３０Ｐ／１００型 ０〜＋１０ｋＶ  　　３０ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ３００−１５Ｋ２０Ｐ／１００型 ０〜＋１５ｋＶ  　　２０ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ３００−２０Ｋ１５Ｐ／１００型 ０〜＋２０ｋＶ  　　１５ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ３００−２５Ｋ１２Ｐ／１００型 ０〜＋２５ｋＶ  　　１２ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ３００−３０Ｋ１０Ｐ／１００型 ０〜＋３０ｋＶ 　　　１０ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ３００−４０Ｋ７．５Ｐ／１００型 ０〜＋４０ｋＶ   　７．５ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ ＥＬ３００−５０Ｋ６Ｐ／１００型 ０〜＋５０ｋＶ   　　　６ｍＡ Ｗ１７３×Ｈ１１２×Ｄ２７０ｍｍ セレクションガイド　６００Ｗ　 型式名Ｐ→正極　Ｎ→負極　（型式は正極例）　　 入力電圧１００→ＡＣ１００Ｖ　２００→ＡＣ２００Ｖ　 　　　　出力電圧 　　　　 　　　　出力電流　　　 　 　　　 　外形寸法　　　 ＥＬ６００−５Ｋ１２０Ｐ／１００型 ０〜＋５ｋＶ  　１２０ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ ＥＬ６００−１０Ｋ６０Ｐ／１００型 ０〜＋１０ｋＶ  　　６０ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ ＥＬ６００−１５Ｋ４０Ｐ／１００型 ０〜＋１５ｋＶ  　　４０ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ ＥＬ６００−２０Ｋ３０Ｐ／１００型 ０〜＋２０ｋＶ  　　３０ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ ＥＬ６００−２５Ｋ２４Ｐ／１００型 ０〜＋２５ｋＶ  　　２４ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ ＥＬ６００−３０Ｋ２０Ｐ／１００型 ０〜＋３０ｋＶ 　　　２０ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ ＥＬ６００−４０Ｋ１５Ｐ／１００型 ０〜＋４０ｋＶ   　　１５ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ ＥＬ２００−５０Ｋ１２Ｐ／１００型 ０〜＋５０ｋＶ   　　１２ｍＡ Ｗ２６０×Ｈ１２０×Ｄ２８０ｍｍ セレクションガイド　オプション 　オプション名称　　　　　　  　　　　　　　　　　　　　　　　機能　　　　　　　　　　　　　　　　　　   　　　　　　　　　　　備考　　　　　　　　　　　　　　　 　　　ＣＣ  出力電流制御　 高圧出力を電圧、電流にて制御可能    　　 ＲＯＮ 外部無電圧接点信号による高圧出力ＯＮ／ＯＦＦ トランジスタのオープンコレクタ信号も可    　　ＴＴＬ ＴＴＬ信号による高圧出力ＯＮ／ＯＦＦ   　　 ＦＧ　　　 フローティングＧＮＤ　筐体とアースを分離 真値電流検出用 　　　ＦＲＴ　　  ファースライズタイム　高速高圧出力    　　ＯＬ 過電流時外部信号送出     　　ＯＬＴ 過電流時高圧出力遮断  入力電源再投入にて復帰   　　ＯＬＴＳ 過電流時高圧出力遮断、リレー無電圧ａ接点信号送出 入力電源再投入にて復帰   　　ＯＶＰ 過電圧時出力遮断 入力電源再投入にて復帰   　　ＯＶＰＳ 過電圧時出力遮断、リレー無電圧接点ａ信号送出  入力電源再投入にて復帰  お気軽にご相談下さい。　　 info@element-hv.com　 個人情報保護方針 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−mail 　　　 info@element-hv.com 　　エレメント有限会社 ジャンルからの選択ＴＯＰへ ホームページのＴＯＰへ 注意事項その他
