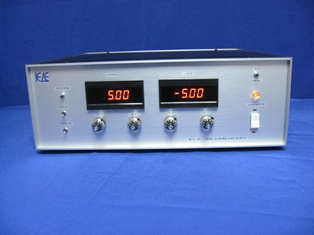

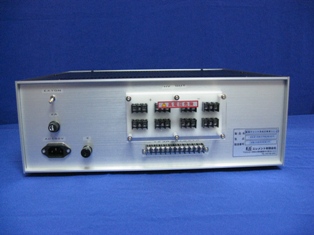

静電チャック４分配 吸着、剥離はもとより、極性切換機能を有しており、接着性の強化、スムーズな剥離、ラミネート処理等に最適です。 同時に４つのワークを処理するために開発された４分配静電チャック用高圧電源ユニットです。設定電圧に基づき高電圧を印加し吸着、ディスチャージ 剥離致します。リアパネルＥＸＴスイッチＯＮにて外部ＣＰＵからの制御で操作いたします。ＥＸＴスイッチＯＦＦ時はメンテナンス時の各スイッチによる機能確認用です。 初めての試みでうまく吸着できるか判らない、剥離で困っている等お悩みの方へ１ｃｈ双極静電チャックユニットを１週間無償レンタルさせていただきます。 台数に限りがございますので、すぐにお貸出しできる場合と少しお待ちいただく場合がございます。詳細はinfo@element-hv.comへご連絡願います。 フロントパネル リアパネル 仕様例　　４分配出力静電チャク用高圧電源ユニット　　ＥＬＳ−５Ｋ１ＰＮＪＫ２Ｓ４型　　　真空装置製造会社様納入　　　　　　標準価格￥８８０，０００．−（税抜き） ＜特色＞この直流高圧電源ユニットは、出力０〜＋５ｋＶ　１ｍＡと０〜−５ｋＶ　１ｍＡの正負２出力を有した１ＣＨ双極静電チャック専用ユニットです。 　　　　　　ワークを吸着しディスチャージ及び極性切換動作により剥離致します。高圧出力部は正負２分配４出力です。 ＜仕様＞ 　　　　　　１、　入力電圧ＡＣ１００Ｖ±１０％　　２Ａ以下　　　３Ｐインレット付き入力ケーブル２ｍ　１本付属 　　　　　　２、　正極出力電圧　０〜＋５ｋＶ　１ｍＡ　　負極出力　０〜−５ｋＶ　１ｍＡ　　　入出力変動率±０．０１％以下　　リップル　０．１％以下 　　　　　　３、　使用環境　　温度　０℃〜５０℃　湿度　２０％〜８０％（結露なきこと） 　　　　　　４、　出力モニター　フロントパネルデジタルパネルメーター　２台　５．００ｋＶ／１．０００ｍＡ　−５．００ｋＶ／１．０００ｍＡ切替式　モニター精度５％＜ＦＳ　±１ｄｇｔ 　　　　　　５、　出力電圧可変　ＣＶ　　フロントパネルアナログダイアル付きヘリカルポット　４個 　　　　　　６、　ＨＶＯＮスイッチ　ミニトグルスイッチ　　　１個　ＯＮ時吸着高電圧出力 　　　　　　７、　ＤＩＳスイッチ　ミニトグルスイッチ　　　　　１個　ＯＮ時内部１ＭΩ抵抗によるディスチャージ 　　　　　　８、　ＰＯＬＡスイッチ　ミニツグルスイッチ　　　１個　ＯＮ時極性反転高電圧出力 　　　　　　９、　ｋＶ／ｍＡスイッチ　ミニトグルスイッチ　　１個　正負モニター電圧／電流表示切換時使用　 　　　　　１０、　ＥＸＴＯＮスイッチ　ロック式ミニトグルスイッチ　１個　ＯＮ時外部信号操作 　　　　　１１、　高圧出力部　樹脂絶縁方式　１Ｐ端子台　４個 　　　　　１２、　保護回路　ショート及び過負荷電流に対して最大電流の約１０５％にて自動垂下、自動復帰方式 　　　　　１３、　外形寸法　Ｗ４３０×Ｈ１４９×Ｄ４３０ｍｍ程度 　　　　　１４、　外部インターフェース　　１０Ｐ端子台ＰＩＮ配置 　　　　　　　　　１Ｐ　　ＨＶＯＮ 　　　　　　　　　２Ｐ　　０Ｖ　　　　 　　　　　　　　　３Ｐ　　ＤＩＳ 　　　　　　　　　４Ｐ　　０Ｖ 　　　　　　　　　５Ｐ　　ＰＯＬＡ 　　　　　　　　　６Ｐ　　０Ｖ 　　　　　　　　　７Ｐ〜１０Ｐ　ＮＣ 　　　　　　　　　＊ＥＸＴＯＮスイッチＯＮ時有効　各奇数、偶数ＰＩＮ短絡時有効 お気軽にご相談下さい。　　info@element-hv.com　 個人情報保護方針 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−mail　　　 info@element-hv.com 　　エレメント有限会社 ジャンルからの選択ＴＯＰへ ホームページのＴＯＰへ 注意事項その他
