ELS19高圧電源ユニット
概要
ELS19シリーズ高圧電源ユニットは30W〜600Wまでの出力電圧1kV〜50kVの19インチ収納タイプの直流高圧電源ユニットです。
加速器を構成する引き出し、加速、プラズマ放電等に最適です。高電圧処理や耐圧試験、オゾン発生用にも重宝されております。


耐アーク放電等のノイズに対する耐久性が優れており、グロー放電試験、耐圧試験等に優れており、CPU制御に適したユニットです。
ELS19高圧電源1
フロントパネル リアパネル
ELS19高圧電源 フロントパネル
ELS19高圧電源2
仕様例  ELS19−1K500P/200MS型     2015年7月 医療機器メーカー様納入    標準価格¥900,000.−(税抜き)

<特色>この直流高圧電源ユニットは、低リップルかつ高信頼性な19インチラック収納用のユニットです。
      CV、CC自動垂下、自動復帰機能及び外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。
      高圧出力部には、耐圧DC5kVのSHVコネクターを採用し、負荷用レセプタクルも付属しております。オプションOLTS機能も搭載しております。

<仕様>
      1、 入力電圧AC200V±10%  2A以下   3Pインレット付き入力ケーブル2m先端未処理 1本付属
      2、 出力電圧0〜+1kV 500mA  入出力変動率±0.01%以下  リップル 0.1%以下
      3、 使用環境  温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
      4、 出力モニター フロントパネルデジタルパネルメーター 2台 電圧1.000kV 電流500mAA表示 モニター精度5%<FS ±1dgt
      5、 出力可変 CV(電圧)CC(電流)  フロントパネルアナログダイアル付きヘリカルポット 2個
      6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
      7、 高圧出力部 SHV5−R 1個  SHV−5P 1:1 同軸線RG59/U 6m  1本  負荷用 SHV5−R 1個
      8、 保護回路 ショート及び過負荷電流に対してCC設定電流の約105%にて自動垂下、自動復帰方式
      9、 外形寸法 W480×H99×D430mm程度
     10、 外部インターフェース  20P端子台PIN配置
         1P  0V
         2P  EXTCV(0〜+10VDC) 外部電圧制御信号  入力インピーダンス100kΩ
         3P  REF(+10VDC)
         4P  VM(0〜+10VDC)  外部電圧モニター  出力インピーダンス1kΩ
         5P  CM(0〜+10VDC)  外部電流モニター  出力インピーダンス1kΩ
         6P  0V
         7P  HVON COM       *7P、8P間出荷時ショートバー実装
         8P  HVON NO        *7P、8P短絡時高圧出力OK(無電圧接点入力 DC24V 0.1A以下)*扉等インターロックにご使用下さい。 出荷時ショートバー実装
         9P  EXTCC(0〜+10VDC) 外部電流制御信号  入力インピーダンス100kΩ
        10P  REF(+10VDC)
        11P  OLTSCOM
        12P  OLTS NO   *11P12P短絡時OLTS動作 過電流時高圧出力遮断、入力電源再投入にて復帰  出荷時ショートバー実装
        13P  NC
        14P  HV STATUS COM
        15P  HV STATUS  NO    *高圧ON時外部信号としてご使用下さい。赤色シグナルタワー等
        16P  HV STATUS  NC    *14P15P16P高圧ONステータス信号 DC30V 1A程度)
        17P〜20P NC

セレクションガイド  300W
型式名P→正極 N→負極 (型式は正極例)
末尾100→AC100V入力
末尾200→AC200V入力
入力はAC240Vも製作できます。
    出力電圧          出力電流        出力部 高圧コネクター

HST−60型
  ケーブル長3m先端未処理
ELS19−1K300P/100型 0〜+1kV      300mA  MHV又はSHVも可
ELS19−2K150P/100型 0〜+2kV      150mA MHV又はSHVも可
ELS19−3K100P/100型 0〜+3kV     100mA SHVも可
ELS19−5K60P/100型 0〜+5kV      60mA SHVも可
ELS19−10K30P/100型 0〜+10kV      30mA HST−15も可
ELS19−15K20P/100型 0〜+15kV      20mA HST−15も可
ELS19−20K15P/100型 0〜+20kV      15mA HST−35も可
ELS19−30K10P/100型 0〜+30kV       10mA HST−35も可
ELS19−40K7.5P/100型 0〜+40kV     7.5mA HST−60のみ
ELS19−50K6P/100型 0〜+50kV        6mA HST−60のみ


セレクションガイド  600W

型式名P→正極 N→負極 (型式は正極例)
末尾100→AC100V入力
末尾200→AC200V入力
入力はAC240Vも製作できます。
    出力電圧          出力電流        出力部 高圧コネクター

HST−60型
  ケーブル長3m先端未処理
ELS19−1K600P/100型 0〜+1kV      600mA  MHV又はSHVも可
ELS19−2K300P/100型 0〜+2kV      300mA MHV又はSHVも可
ELS19−3K200P/100型 0〜+3kV     200mA SHVも可
ELS19−5K120P/100型 0〜+5kV     120mA SHVも可
ELS19−10K60P/100型 0〜+10kV      60mA HST−15も可
ELS19−15K40P/100型 0〜+15kV      40mA HST−15も可
ELS19−20K30P/100型 0〜+20kV      30mA HST−35も可
ELS19−30K20P/100型 0〜+30kV       20mA HST−35も可
ELS19−40K15P/100型 0〜+40kV      15mA HST−60のみ
ELS19−50K12P/100型 0〜+50kV       12mA HST−60のみ

*上記以外のご希望の電圧、電流値等承ります。

お気軽にご相談下さい。   info@element-hv.com

個人情報保護方針

  TEL 042−786−5063
  FAX 042−786−5065
  E−mail   info@element-hv.com
  エレメント有限会社


ELS19正負2出力高圧電源 ユニット
概要
1台の高圧電源ユニットに正負2出力を搭載した直流高圧電源ユニットです。
正極のみ使用、負極のみ使用、正負同時使用と3パターンでのご使用ができます。
ELS19高圧電源1

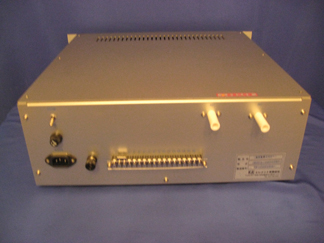

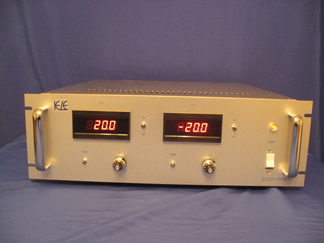

フロントパネル リアパネル
ELS19高圧電源2
仕様例  ELS19−20K05PNS1型     2014年7月 国立研究所様納入    定価¥800,000.−(税抜き)

<特色>19インチラック収納用の正負2出力の高圧電源ユニットです。
      自動垂下、自動復帰機能及び外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。
      高圧出力部には、耐圧35kVのHST35型を使用しております。

<仕様>
      1、 入力電圧AC100V±10%  2A以下   3Pインレット付き入力ケーブル2m先端未処理 1本付属
      2、 出力電圧1 0〜+20kV 0.5mA 出力電圧2 0〜−20kV 0.5mA 入出力変動率±0.01%以下  リップル 0.1%以下
      3、 使用環境  温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
      4、 出力モニター フロントパネルデジタルパネルメーター 2台 出力1 20.0kV/0・500mA表示切換式
         出力2 −20.0kV・0.500mAモニター精度5%<FS ±1dgt
      5、 出力可変 CV1 CV2  フロントパネルアナログダイアル付きヘリカルポット 2個
      6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
      7、 高圧出力部 HST35−R 1個 HST35−5P 2m先端未処理  1本
      8、 保護回路 ショート及び過負荷電流に対してCC設定電流の約105%にて自動垂下、自動復帰方式
      9、 外形寸法 W480×H149×D430mm程度
     10、 外部インターフェース  20P端子台PIN配置
         1P   0V
         2P  CV1(0〜+10VDC) 外部電圧制御信号  入力インピーダンス100kΩ
         3P  REF(+10VDC)
         4P  VM1(0〜+2VDC)  外部電圧モニター  出力インピーダンス1kΩ
         6P  CM1(0〜+5VDC)  外部電流モニター  出力インピーダンス1kΩ
         7P  HVON COM       *7P、8P間出荷時ショートバー実装
         8P  HVON NO        *7P、8P短絡時高圧出力OK(無電圧接点入力 DC24V 0.1A以下)*扉等インターロックにご使用下さい。
         9P  CV2(0〜+10VDC) 外部電圧制御信号  入力インピーダンス100kΩ
        10P  REF(+10VDC)
        11P  VM2(0〜−2VDC)
        12P  CM2(0〜+5VDC)
        13P  0V
        14P  HV STATUS COM
        15P  HV STATUS  NO    *高圧ON時外部信号としてご使用下さい。赤色シグナルタワー等
        16P  HV STATUS  NC    *14P15P16P高圧ONステータス信号 DC30V 1A程度)
        17P〜20P NC

正負2出力高圧電源ユニットカタログPDFはこちらから
