MCP用高圧電源ユニット |
|
グリッド電源搭載MCP用高圧電源ユニットです。
グリッド電源を搭載し、大地部、重畳部の2ユニット構成です。
重畳部操作は絶縁ロッドを使用しております。
|
|
|
|
フロントパネル |
リアパネル |
|
|
|
|
|
仕様例 MCP用高圧電源ユニット MCP−6KBSYS1型 平成25年3月 静岡理工科大学様納入 標準価格¥1,500,000.−(税抜き)
<特色>このMCP用高圧電源ユニットは、大地部ユニット2段MCP用の正負加速電源2台及びMESH電源を搭載し、重畳部ユニットに正極電源を搭載した
超低リップル仕様の2電源ユニットです。
高圧出力部には、SHV型、LEMO社製高圧コネクター使用しております。
<仕様>
1、 入力電圧AC100V±10% 2A以下 3Pインレット付き入力ケーブル2m 1本付属 大地部ユニット露出ACコンセント 1個(重畳部供給用)
2、 出力電圧1 0〜+2.5kV 1mA 出力電圧2、3 0〜−10kV 1mA 出力電圧4 +3.5kV 2mA
入出力変動率±0.01%以下 リップル 0.001%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 6台 2.500kV/1.000mA −6.000kV(+3.500)
/1.000mA −10.000kV/1mA モニター精度5%<FS ±1dgt
5、 出力可変 電圧 CV1 CV2 CV3 電流 CC1 CC2 CC3 フロントパネルアナログダイアル付きヘリカルポット 6個
6、 高圧出力部 HST60−R 3個 HST60P:SHV−20P RG8/U線 3m 3本
7、 保護回路 ショート及び過負荷電流に対して最大電流の約105%にて自動垂下、自動復帰方式
8、 外形寸法 W480×H149×D430mm(JISサイズ 大地部ユニット、重畳部ユニット共に同寸法

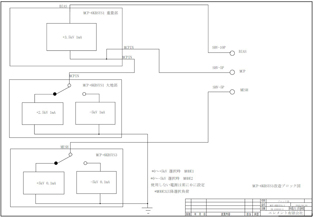

内部ブロック図です。
