正負切替高圧電源ユニット |
 |
ポリマー溶液の都合により、正極が必要な場合と負極が必要な場合があり、同時に２台は使用しない、なるべく低価格でとのご要望で誕生しました。
極性切換スイッチで極性を選択し、リアパネルの高圧コネクターを選択された極性側に差し込んでご使用下さい。この１台でさまざまな溶液に対応できます。 |
小型、軽量、ローコストの１台２役のハンディボックスタイプですので持ち運びにたいへん便利です。
耐圧試験や放電試験などにもご使用頂いております。
製作された不織布にコロナ放電システムを用いて帯電処理をされるケースもございます。
お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。
お気軽にご相談ください。info@element-hv.com 個人情報保護方針
|
|
|

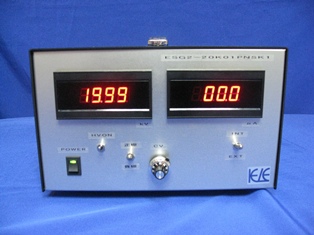

| フロントパネル正極選択 |

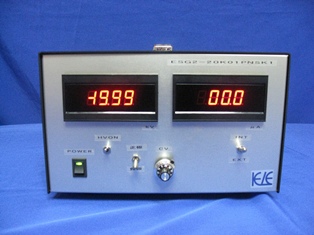

フロントパネル負極選択 |
 |
 |
| |
|

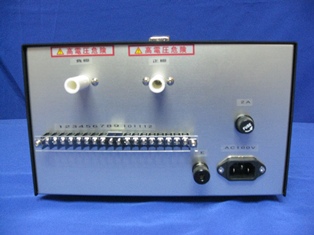

| リアパネル |

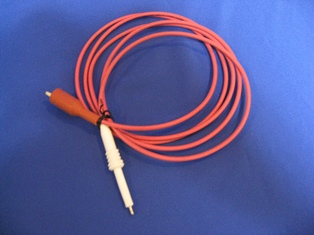

高圧出力コネクター |
 |
 |
|
|
|
仕様例 ＥＳＧ２−２０Ｋ０１ＰＳＮＫ１型 標準価格定価￥６００，０００．−（税抜き） ２０１２年３月 埼玉大学様納入
＜特色＞この直流高圧電源ユニットは、出力０〜±２０ｋＶ １００μＡの正負切替方式のエレクトロスピニングに適したユニットです。
外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。
高圧出力部には、耐圧ＤＣ３５ｋＶの高圧コネクターを使用し、先端部はワニグチクリップとなっております。
＜仕様＞
１、 入力電圧ＡＣ１００Ｖ±１０％ ２Ａ以下 ３Ｐインレット付き入力ケーブル２ｍ １本付属
２、 出力電圧０〜±２０ｋＶ １００μＡ 入出力変動率±０．０１％以下 リップル ０．０５％以下
３、 使用環境 温度 ０℃〜５０℃ 湿度 ２０％〜８０％（結露なきこと）
４、 出力モニター フロントパネルデジタルパネルメーター ２台 電圧±１９．９９ｋＶ 電流１００．０μＡ表示 モニター精度５％＜ＦＳ ±１ｄｇｔ
５、 出力電圧可変 ＣＶ フロントパネルアナログダイアル付きヘリカルポット １個
６、 ＨＶＯＮスイッチ ミニトグルスイッチ １個 ＯＮ時高電圧出力
７、 正極／負極切替スイッチ ロック式ミニトグルスイッチ １個
８、 ＩＮＴ／ＥＸＴスイッチ ロック式ミニトグルスイッチ １個 ＩＮＴ時ＣＶ操作 ＥＸＴ時外部信号操作
９、 高圧出力部 ＨＳＴ３５−Ｒ １個 ＨＳＴ３５−Ｐ２ｍ先端ワニグチクリップ
１０、 保護回路 ショート及び過負荷電流に対して最大電流の約１０５％にて自動垂下、自動復帰方式
１１、 外形寸法 Ｗ２５０×Ｈ１４５×Ｄ３１０ｍｍ程度
１２、 外部インターフェース １６Ｐ端子台ＰＩＮ配置
１Ｐ ＲＥＦ（＋１０ＶＤＣ）
２Ｐ ０Ｖ
３Ｐ ＥＸＴＣＶ（０〜＋１０ＶＤＣ） 外部電圧制御信号 入力インピーダンス１００ｋΩ
４Ｐ ＮＣ
５Ｐ ＶＭ（０〜±２ＶＤＣ） 外部電圧モニター 出力インピーダンス１ｋΩ
６Ｐ ＣＭ（０〜＋１０ＶＤＣ） 外部電流モニター 出力インピーダンス１ｋΩ
７Ｐ ０Ｖ
８Ｐ ＨＶＯＮ ＣＯＭ ＊８Ｐ、９Ｐ間出荷時ショートバー実装
９Ｐ ＨＶＯＮ ＮＯ ＊８Ｐ９Ｐ短絡時高圧出力ＯＫ（無電圧接点入力 ＤＣ２４Ｖ ０．１Ａ以下）＊扉等インターロックにご使用下さい
１０Ｐ ＨＶ ＳＴＡＴＵＳ ＣＯＭ
１１Ｐ ＨＶ ＳＴＡＴＵＳ ＮＯ ＊高圧ＯＮ時外部信号としてご使用下さい。赤色シグナルタワー等
１２Ｐ ＨＶ ＳＴＡＴＵＳ ＮＣ ＊１０Ｐ１１Ｐ１２Ｐ高圧ＯＮステータス信号 ＤＣ３０Ｖ １Ａ程度）
１３Ｐ〜１６Ｐ ＮＣ
