高圧コネクタMHV、信号用コネクタBNC |
|
BNCコネクターには、信号送受用の耐圧AC500VのBNCコネクターと高耐圧のMHVコネクターがございます。
BNC−HV型と称する場合もございます。
BNCコネクターはオシロスコープからアンテナ配線等多方面に使用されます。
耐圧より入力インピーダンスが重視されます。
|
|
|
|
BNC |
MHV |
|
写真 |
|
|

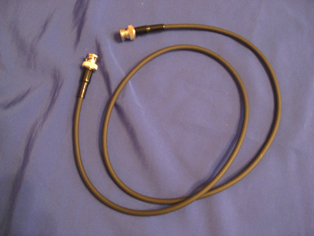

仕様例 信号用コネクター BNC−P 1:1 5m型
<特色>信号送受用コネクターで50Ω系同軸コネクターです。50Ω用の同軸線を使用します。
バヨネットロック方式で脱着が片手で簡単です。
<仕様>
1、特性インピーダンス 50Ω
2、定格電圧 AC500V
3、耐電圧 AC1500V
4、絶縁抵抗 DC500Vにて1000MΩ以上
5、接触抵抗 3mΩ以下
6、使用温度範囲 −55℃〜+85℃
*詳細は使用されるBNCコネクターメーカーの仕様をご確認願います。

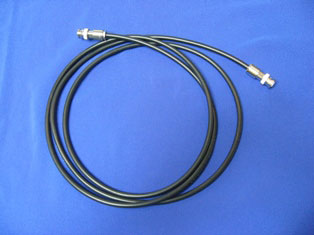

仕様例 高電圧コネクター MHV−P 1:1 5m型
<特色>小型、軽量の高耐圧コネクターです。BNCコネクター同様バヨネットロック方式で脱着が簡単です。
同軸線を使用しておりますので、間違って被覆面を触れても安全です。
<仕様>
1、特性インピーダンス 非整合
2、定格電圧 AC1600V
3、耐電圧 AC5000V 1分間
4、絶縁抵抗 DC500Vにて1000MΩ以上
5、接触抵抗 3mΩ以下
6、使用同軸線 RG59/U

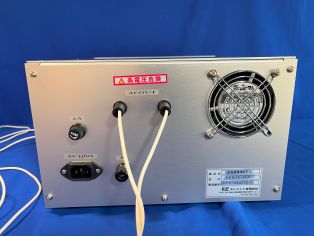

*弊社装置にはDC500V〜1500Vの電源ユニットに使用する場合がございます。
お気軽にご相談下さい。 info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail info@element-hv.com
エレメント有限会社
|
注意事項その他 |
BNCコネクターとMHVコネクターは互換性はございませんが、無理して挿入しますと接触する場合がございます。
外観も似ておりますので誤挿入されないように十分ご注意ください。
|
