コンデンサ試験用高圧電源ユニット
コンデンサー試験用の高圧電源ユニットです。 ローコストながら信頼性に優れております。一般的なコンデンサーチャージ仕様も有しております。
1台で3役(耐圧試験、エージング、放電処理)です。充電開始時はCC動作(電流制御)となります。充電終了時以降はCV動作(電圧制御)となります。
タイマー制御によりCV動作時のみタイムカウンターにて計数いたします。 充電終了後の耐圧試験時間の計数管理です。
途中で中止する時を想定し、中断スイッチを設けております。中断スイッチON時は高圧出力を遮断し、タイマー動作を中断します。 タイムカウンターの計数も停止致します。
OLTSモードに設定しますと1度の放電で高圧出力を遮断し、連続放電を防ぎます。

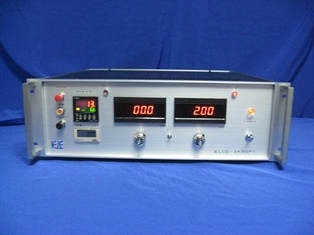

フロントパネル

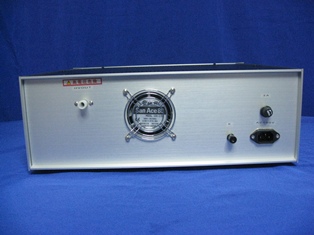

リアパネル
仕様例 コンデンサー試験用高圧電源ユニット ELCC−2K40P1型 2013年 10月 コンデンサー関係企業様納入 標準価格¥900,000.−(税抜き)
<特色>この直流高圧電源ユニットは、出力0〜+2kV 40mAのコンデンサー試験用に開発された高圧電源ユニットです。
コンデンサーチャージ機能および耐圧試験に最適です。CC/OLTS切替機能を有しております。
高圧出力部には、耐圧DC15kVのHST15型高圧コネクターを使用しております。
<仕様>
1、 入力電圧AC100V±10% 3A以下 3Pインレット付き入力ケーブル2m 1本付属
2、 出力電圧0〜+2kV 40mA 入出力変動率±0.01%以下 リップル 0.1%以下
3、 使用環境 温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
4、 出力モニター フロントパネルデジタルパネルメーター 2台 電圧2.00kV 電流40.0mA表示 モニター精度5%<FS ±1dgt
5、 出力電圧、電流可変 CV CC フロントパネルアナログダイアル付きヘリカルポット 2個
6、 INT/EXTスイッチ ロック式ミニトグルスイッチ 1個 INT時CV操作 EXT時外部信号操作
7、 高圧出力部 HST15−R 1個 HST15−P2m先端未処理 1本
8、 保護回路 ショート及び過負荷電流に対してCC最大電流の約105%にて自動垂下、自動復帰方式またはOLTS機能(過電流時高圧出力遮断、入力電源再投入で復帰)
9、 外形寸法 W4800×H149×D430mm程度
10、 HVONスイッチ 赤色モーメンタリー押しボタンスイッチ 1個 瞬時ON字高電圧出力、(HVタイマー計時開始)
11、 中断スイッチ 黄色モーメンタリー押しボタンスイッチ 1個 ON時中断動作、OFF時継続動作 (ON時HVタイマ計時保持、高電圧出力OFF) (OFF時高電圧再出力、残計時間高圧出力
12、 HVOFFスイッチ 黒色モーメンタリー押しボタンスイッチ 1個 瞬時ON時高電圧出力停止(HVタイマ停止、計時値クリア)
お気軽にご相談下さい。
info@element-hv.com
個人情報保護方針
TEL 042−786−5063
FAX 042−786−5065
E−mail
info@element-hv.com
エレメント有限会社
注意事項その他
コンデンサーチャージは、容量性負荷の為、電流値が非常に大きく、感電等には十分お気を付けください。アースも含め配線には
十分な安全性の確保に留意願います。
