仕様例 ３出力高圧電源ユニット ＥＬＳ−２０Ｋ１Ｐ３／１００型 ２０１９年１１月 ベンチャー企業様納入
＜特色＞
本製品は２０ｋＶ １ｍＡの高電圧を３系統搭載した高圧電源ユニットです。 加速、減速、偏向等に適しております。
放電ノイズ等にタフなユニットです。
＜仕様＞
１、
入力電圧 １φ ＡＣ１００Ｖ ５０／６０Ｈｚ
２、
高圧出力１〜３ ＋２０ｋＶ １ｍＡ （ＨＶ１〜３）
入力変動率 ±０．０１％ （入力電圧の±１０％変化時）
出力変動率 ０．０１％ （０〜１００％の負荷変動時）
リップル ０．０５％

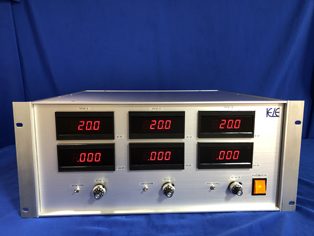

３、出力モニター 出力電圧モニター ３．５桁ＤＰＭ ３台 ２０．０ｋＶ
出力電流モニター ３．５桁ＤＰＭ ３台 １．０００ｍＡ
４、ＨＶＯＮスイッチ ミニトグルスイッチ ３個
５、ＥＸＴＯＮスイッチ ミニトグルスイッチ１個 ＥＸＴＯＮ時外部ＣＶ有効
６、高圧出力可変 ＣＶポテンションメーター ３個（ＣＶ１〜ＣＶ３）

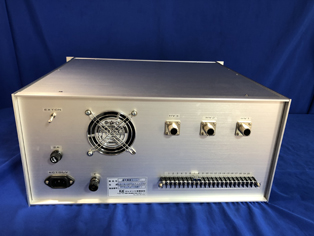

７、高圧出力部 ＨＳＴコネクター ＨＳＴ−Ｒ ３個
８、高圧出力ケーブル ＨＳＴ−Ｐ同軸線ＲＧ８／Ｕケーブル５ｍ先端未処理 ２本
ＨＳＴ−Ｐ同軸線ＲＧ８／Ｕケーブル１ｍ先端未処理 １本
９、外部インターフェース ２０Ｐ背面端子台
１Ｐ ＥＸＴ ＣＶ１（外部電圧制御信号０〜＋１０Ｖ）０〜＋２０ｋＶ出力
２Ｐ ０Ｖ
３Ｐ ＥＸＴ ＣＶ２（ 〃 ）０〜＋２０ｋＶ出力
４Ｐ ０Ｖ
５Ｐ ＥＸＴ ＣＶ３（ 〃 ）０〜＋２０ｋＶ出力
６Ｐ ０Ｖ
７Ｐ Ｉ／Ｌ１
８Ｐ Ｉ／Ｌ２ ＊７Ｐ８Ｐ短絡時高圧出力ＯＫ、出荷時ショートバー実装
９Ｐ ＶＭ１（０〜＋２ＶＤＣ） ０〜＋２０ｋＶ
１０Ｐ ０Ｖ
１１Ｐ ＣＭ１（０〜＋１０ＶＤＣ）０〜１ｍＡ
１２Ｐ ＶＭ２（０〜＋２ＶＤＣ） ０〜＋２０ｋＶ
１３Ｐ ０Ｖ
１４Ｐ ＣＭ２（０〜＋１０ＶＤＣ）０〜１ｍＡ
１５Ｐ ＶＭ３（０〜＋２ＶＤＣ） ０〜＋２０ｋＶ
１６Ｐ ０Ｖ
１７Ｐ ＣＭ３（０〜＋１０ＶＤＣ）０〜１ｍＡ
１８Ｐ ＲＥＦ（＋１０ＶＤＣ）
１９Ｐ２０Ｐ ＮＣ
