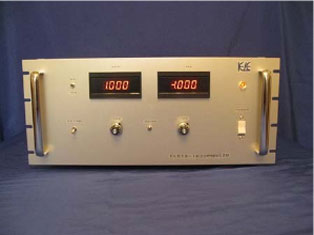

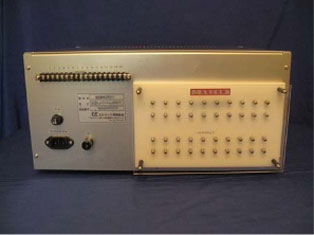

２０分配高圧電源ユニット 多数のサンプルに同時に高電圧印加処理、試験するのに最適です。 高圧電源ユニットと分配機能を一体にしたユニットができないか。というご要望のお答えしました。 高圧抵抗を用いた分配システムですので安全です。 ご要望の電圧、分配数により設計、製作させていただいております。 フロントパネル リアパネル 仕様例　　２０分配高圧電源ユニット　　ＥＬＳ１９−１Ｋ３０ＰＮ２０型　　　　　　２０１４年分析機器メーカー様納入 ＜特色＞この直流高圧電源ユニットは、出力０〜＋１ｋＶ　３０ｍＡと０〜−１ｋＶ　３０ｍＡの正負２電源を２０分配した高圧電源ユニットです。 　　　　　　外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。 　　　　　　高圧出力部には、樹脂絶縁方式１Ｐ端子を正負各２０個計４０出力となっております。短絡保護用に分配前に１ＭΩの高圧抵抗で保護しております。 ＜仕様＞ 　　　　　　１、　入力電圧ＡＣ１００Ｖ±１０％　　２Ａ以下　　　３Ｐインレット付き入力ケーブル２ｍ　１本付属 　　　　　　２、　出力電圧１　０〜＋１ｋＶ　３０ｍＡ　出力電圧２　０〜−１ｋＶ　３０ｍＡ　　　入出力変動率±０．０１％以下　　リップル　０．１％以下 　　　　　　３、　使用環境　　温度　０℃〜５０℃　湿度　２０％〜８０％（結露なきこと） 　　　　　　４、　出力モニター　フロントパネルデジタルパネルメーター　２台　１．０００ｋＶ／３０．０ｍＡ　−１．０００ｋＶ／３０．０ｍＡ切替式　モニター精度５％＜ＦＳ　±１ｄｇｔ 　　　　　　５、　出力電圧可変　＋ＣＶ　−ＣＶ　　フロントパネルアナログダイアル付きヘリカルポット　２個 　　　　　　６、　ＨＶＯＮスイッチ　ミニトグルスイッチ　２個　ＯＮ時高電圧出力 　　　　　　７、　ｋＶ／ｍＡスイッチ　ミニトグルスイッチ　２個　正負モニター電圧／電流表示切換時使用　 　　　　　　８、　ＩＮＴ／ＥＸＴスイッチ　ロック式ミニトグルスイッチ　１個　ＩＮＴ時ＣＶ操作　ＥＸＴ時外部信号操作 　　　　　　９、　高圧出力部　樹脂絶縁方式１Ｐ端子　　４０個 　　　　　１０、　保護回路　ショート及び過負荷電流に対して定格最大電流の約１０５％にて自動垂下、自動復帰方式 　　　　　１１、　外形寸法　Ｗ４８０×Ｈ１９９×Ｄ４３０ｍｍ程度 　　　　　１２、　外部インターフェース　　１６Ｐ端子台ＰＩＮ配置 　　　　　　　　　１Ｐ　　＋ＲＥＦ（＋１０ＶＤＣ） 　　　　　　　　　２Ｐ　　０Ｖ　 　　　　　　　　　３Ｐ　　＋ＣＶ（０〜＋１０ＶＤＣ）　０〜＋１ｋＶ　＊入力インピーダンス１ｋΩ 　　　　　　　　　４Ｐ　　＋ＶＭ（０〜＋１０ＶＤＣ） 　　　　　　　　　５Ｐ　　＋ＣＭ（０〜＋３ＶＤＣ） 　　　　　　　　　６Ｐ　　０ＶＮＣ 　　　　　　　　　７Ｐ　　ＩＬ１ 　　　　　　　　　８Ｐ　　ＩＬ２　　＊７Ｐ８Ｐ短絡時高圧ＯＮ 　　　　　　　　　９Ｐ　　−ＣＶ（０〜＋１０ＶＤＣ）　０〜−１ｋＶ　＊入力インピーダンス１ｋΩ 　　　　　　　　１０Ｐ　　−ＶＭ（０〜−１０ＶＤＣ） 　　　　　　　　１１Ｐ　　−ＣＭ（０〜＋５ＶＤＣ） 　　　　　　　　１２Ｐ　　０Ｖ 　　　　　　　　１３Ｐ　　ＣＯＭ 　　　　　　　　１４Ｐ　　ＮＯ 　　　　　　　　１５Ｐ　　ＮＣ　　　＊１３Ｐ１４Ｐ１５Ｐはステータス信号 　　　 お気軽にご相談下さい。　　 info@element-hv.com　 個人情報保護方針 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−mail　　　 info@element-hv.com 　　エレメント有限会社 ６分配高圧電源ユニットはこちら 　　　　　　　　　　　　　　　　　　　　　　 仕様例　　６分配高圧電源ユニット　　ＥＬＰ１９−１Ｋ５ＰＮ６型 ＜特色＞この直流高圧電源ユニットは、出力０〜＋１ｋＶ　５ｍＡと０〜−１ｋＶ　５ｍＡの正負２電源を６分配した高圧電源ユニットです。 　　　　　　外部電圧制御機能、外部モニター機能、インターロック機能、ステータス出力機能を標準装備しております。 　　　　　　高圧出力部には、樹脂絶縁方式１Ｐ端子を正負各６個計１２出力となっております。短絡保護用に分配前に２ＭΩの高圧抵抗で 　　　　　　保護しております。 　　　　　　高電圧出力を直接読み込めるように正負各１端子を設けております。 ＜仕様＞ 　　　　　　１、　入力電圧ＡＣ１００Ｖ±１０％　　２Ａ以下　　　３Ｐインレット付き入力ケーブル２ｍ　１本付属 　　　　　　２、　出力電圧１　０〜＋１ｋＶ　５ｍＡ　出力電圧２　０〜−１ｋＶ　５ｍＡ　　　入出力変動率±０．０１％以下　　リップル　０．１％以下 　　　　　　３、　使用環境　　温度　０℃〜５０℃　湿度　２０％〜８０％（結露なきこと） 　　　　　　４、　出力モニター　フロントパネルデジタルパネルメーター　２台　１．０００ｋＶ／５．００ｍＡ　−１．０００ｋＶ／５．００ｍＡ切替式　モニター精度５％＜ＦＳ　±１ｄｇｔ 　　　　　　５、　出力電圧可変　＋ＣＶ　−ＣＶ　　フロントパネルアナログダイアル付きヘリカルポット　２個 　　　　　　６、　ＨＶＯＮスイッチ　ミニトグルスイッチ　２個　ＯＮ時高電圧出力 　　　　　　７、　ｋＶ／ｍＡスイッチ　ミニトグルスイッチ　２個　正負モニター電圧／電流表示切換時使用　 　　　　　　８、　ＩＮＴ／ＥＸＴスイッチ　ロック式ミニトグルスイッチ　１個　ＩＮＴ時ＣＶ操作　ＥＸＴ時外部信号操作 　　　　　　９、　高圧出力部　樹脂絶縁方式１Ｐ端子　　４０個 　　　　　１０、　保護回路　ショート及び過負荷電流に対して定格最大電流の約１０５％にて自動垂下、自動復帰方式 　　　　　１１、　外形寸法　Ｗ４８０×Ｈ１４９×Ｄ４３０ｍｍ程度 　　　　　１２、　外部インターフェース　　１６Ｐ端子台ＰＩＮ配置 　　　　　　　　　１Ｐ　　＋ＲＥＦ（＋１０ＶＤＣ） 　　　　　　　　　２Ｐ　　０Ｖ　 　　　　　　　　　３Ｐ　　＋ＣＶ（０〜＋１０ＶＤＣ）　０〜＋１ｋＶ　＊入力インピーダンス１ｋΩ 　　　　　　　　　４Ｐ　　＋ＶＭ（０〜＋１０Ｖ） 　　　　　　　　　５Ｐ　　＋ＣＭ（０〜＋５Ｖ） 　　　　　　　　　６Ｐ　　０ＶＮＣ 　　　　　　　　　７Ｐ　　ＩＬ１ 　　　　　　　　　８Ｐ　　ＩＬ２　　＊７Ｐ８Ｐ短絡時高圧ＯＮ 　　　　　　　　　９Ｐ　　−ＣＶ（０〜＋１０ＶＤＣ）　０〜−１ｋＶ　＊入力インピーダンス１ｋΩ 　　　　　　　　１０Ｐ　　−ＶＭ（０〜−１０Ｖ） 　　　　　　　　１１Ｐ　　−ＣＭ（０〜＋５Ｖ） 　　　　　　　　１２Ｐ　　０Ｖ 　　　　　　　　１３Ｐ　　ＣＯＭ 　　　　　　　　１４Ｐ　　ＮＯ 　　　　　　　　１５Ｐ　　ＮＣ　　　＊１３Ｐ１４Ｐ１５Ｐはステータス信号 なにかご質問、ご要望がございましたらご連絡ください。詳細資料等お送りさせていただきます。 　　ＴＥＬ　０４２−７８６−５０６３ 　　ＦＡＸ　０４２−７８６−５０６５ 　　Ｅ−MAIL 　　　 info@element-hv.com 　　エレメント有限会社 ジャンルからの選択ＴＯＰへ ホームページのＴＯＰへ
