コロナ放電システムレンタルグリッド付き
概要
コロナ針電極から弊社のワイヤー電極方式に変更される方が増えております。

熱エレクトレット素子やシリコウエハ等のサンプルに帯電処理する為に開発された製品のレンタル版です。
コロナ電極、グリッド電極、加熱機構、電極上下機構、タイマー機能等必要な機能を全て標準装備しております。
帯電処理の均一性に優れております。
台数が少量ですので事前のご予約お願いします。
ELCG−01N型1台  ELCG−02N型1台 ELCG−04N型 2台の計4台をご用意しております。
型式による主な仕様違いは、コロナ電極、グリッド電極に使用している手動ステージの構成です。

エネルギーハーベスティング技術のひとつである振動エネルギーの分野でもご好評いただいております。



必ずレンタル同意書をお読みください。
レンタル1

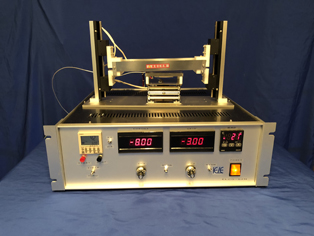

ELCG−04N型 ELCG−02N型
レンタル3
仕様例  レンタル用コロナ放電システム ELCG−01N型 ELCG−02N型 ELCG−04N型     月額 標準価格¥90,000.−(税抜き)
                                                              直近5年間レンタル実績 平均レンタル期間 3カ月
                                                              2013年  8月 自動車関連企業様
                                                              2014年  6月 半導体関連企業様
                                                              2015年  5月 開発ベンチャー企業様
                                                              2016年 11月 半導体関漣企業様
                                                              2018年  1月 東京工業大学様
                                                              2018年  2月 半導体関連企業様
                                                              2019年  2月 化学関係企業様
                                                              2020年  3月 開発ベンチャー企業様

<特色>このコロナ放電システムは、コントロールユニット、コロナ電極、グリッド電極ユニット、加熱ワークユニットの3ユニット構成です。
      放電処理時間設定用タイマー及び加熱制御用の温調計を搭載しております。
      各電極間距離設定用に手動ステージを搭載しております。

<仕様>
      1、 入力電圧AC100V±10%  2A以下   3Pインレット付き入力ケーブル2m 1本付属
      2、 コロナ電源 0〜 −10kV 1mA  入出力変動率±0.01%以下  リップル 0.1%以下
      3、 グリッド電源0〜  −3kV 2mA      〃
      4、 使用環境  温度 0℃〜50℃ 湿度 20%〜80%(結露なきこと)
      5、 出力モニター フロントパネルデジタルパネルメーター 2台 コロナ−9.00kV/ 1.000mA グリッド −3.00kV/2.00mA  モニター精度5%<FS ±1dgt
      6、 出力電圧可変 CV  フロントパネルアナログダイアル付きヘリカルポット 2個
      7、 HVONスイッチ ミニトグルスイッチ   1個 ON時高電圧出力
      8、 TIMER/THRU ロック式ミニトグルスイッチ 1個 TIMER時設定時間による帯電処理、THRU時HVONスイッチによる帯電処理
      9、 高圧出力部 コロナ 高圧コネクター 1本 グリッド MHVコネクター1本
     10、 温調計 1台 SSR駆動
     11、 保護回路 ショート及び過負荷電流に対して最大定格電流の約105%にて自動垂下、自動復帰方式
     12、 外形寸法 W430×H349×D430mm程度
     13、 背面端子台 10P
         1P  I/L1
         2P  I/L2   *1P2P短絡時高電圧出力    出荷時ショートバー実装
         3P  STATUS COM
         4P  STATUS  NO
         5P  STATUS  NC          *3P4P5P高電圧出力時接点信号送出
         9P  ヒーター AC100V L
         10P ヒーター AC100V N

ELCG−04N1型取扱説明書PDFはこちら

コロナ放電システムカタログPDFはこちら


お気軽にご相談下さい。  info@element-hv.com

個人情報保護方針


  TEL 042−786−5063
  FAX 042−786−5065
  E−mail    info@element-hv.com
  エレメント有限会社
ジャンルからの選択TOPへ
ホームページのTOPへ
上記がレンタル予定品です。料金は月額制です。1日でも1ヶ月です。
数日でお貸し出しできる製品と2〜3週間お待ちいただく製品がございます。

実験日程と併せご確認願います。
