手動コロナ放電システム6
概要
コロナ針電極から弊社のワイヤー電極方式に変更される方が増えております。

コロナ電極12本の帯電用高圧電源ユニットです。
コロナ帯電処理(放電処理)製品は手動式、卓上自動式ラック組み込み自動式と3種類で供給させていただいております。


今回複雑な処理工程ライン(高温加熱、冷却等)を社内で設計製作したいとのご要望を頂戴し、高圧電源ユニット及びコロナ電極を供給させていただくことになりました。
従来の電極より配線のし易いファストンタブ、ネジ固定兼用タイプにバージョンアップさせていただきました。
高圧電源ユニットは、手動操作、タイマー操作、外部ON/OFF操作いずれも可能です。
熱エレクトレット素子や不織布の荷電処理、圧電素子の帯電処理、ガラスの表面改質、シリコンウエハの定着処理等
幅広い分野でご使用頂いております。

分極処理におきましては、”シリコンオイルを使用しないので非常に扱い易い”と好評価をいただいております。

エネルギーハーベスティング技術のひとつである振動エネルギーの分野でもご好評いただいております。

お客様の研究、開発、製造に適した配線方法、保護対策等あらゆる方面でお手伝い、ご提案させて頂いております。

お気軽にご相談ください。info@element-hv.com 個人情報保護方針
コロナ電源1

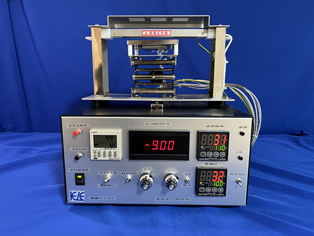

フロントパネル リアパネル
コロナ電源2
仕様例  ELC−03N型    標準価格¥850,000.−   2022年4月  半導体関連企業様納入

<特色>このコロナ放電システムは標準品ELC−01N型に安全機構を追加したシステムです。
      コロナ放電電流の過電流の際はコロナ高電圧出力を遮断します。復帰は入力電源の再投入で行います。
      ワーク台への熱電対の抜け防止用に過熱用熱電対を追加し、設定温度以上の温度に到達した際は
      アラームランプが点灯致します。過熱の原因を除去し再稼働願います。
<仕様>
1、入力電圧 AC100V±10% 5A  入力ケーブル2m1本付属
2、コロナ放電用高圧電源   0〜−10kV 3mA    コロナ電極 50μタングステンワイヤ方式    (定常最大使用電圧−9kV)
3、出力モニター 電圧、電流用デジタルパネルメーター  1台 切換式
4、高圧ON HVONスイッチ 1個 ON時コロナ電源ON
5、高圧電源出力設定 CV CC   フロントパネルアナログダイアル付きヘリカルポット 2個
6、タイマー操作 TIMER/THRUスイッチにてモード選択 TIMER設定時STARTスイッチONにてワンショット動作(出荷時設定180SEC)
            STOPスイッチONにて強制終了。 THRU設定時 HVONスイッチによる通常マニュアル操作
7、高圧出力部   コロナ出力 高電圧コネクター方式
8、オプション1 過電流検出機能 OLLED点灯
9、オプション2 過熱検出 過熱LED点灯
10、全体外形寸法  W3000mm×D350mm×H300mm程度

お気軽にご相談下さい。  info@element-hv.com

個人情報保護方針
  TEL 042−786−5063
  FAX 042−786−5065
  E−mail    info@element-hv.com
  エレメント有限会社

高電圧を印可します。またオゾンが発生しますので安全カバー等十分な安全対策を御用意願います。
